Un sistema de ventilación de alta eficiencia y una fachada bien aislada permiten un ahorro en la factura eléctrica del 38% en calefacción y de un 52% frente a otro EECN diseñado con el nuevo CTE DB-HE de 2019.
El Laboratorio de Control de Calidad en la Edificación del Gobierno Vasco, con profesionales del Grupo de investigación ENEDI de la Universidad del País Vasco, ha presentado el estudio titulado, Confort térmico y riesgo de sobrecalentamiento en viviendas plurifamiliares EECN –Edificios de Consumo de Energía Casi Nulo, que, promovido por Knauf y Knauf Insulation, Zehnder y Griesser, analiza el comportamiento de este tipo de edificios frente al cambio climático.

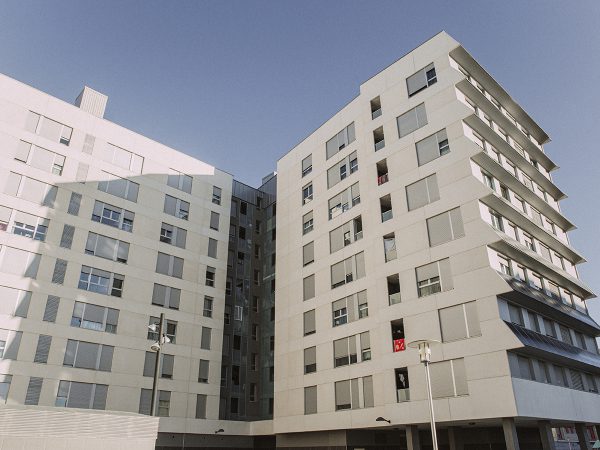

En este informe, pionero en el sector, se compara, mediante una simulación dinámica, las condiciones interiores de las viviendas en un mismo bloque, para ello se ha tomado como modelo la distribución arquitectónica de un edificio convencional que fue construido en Vitoria-Gasteiz en 2014 y se ha actualizado al clima de Madrid y a la nueva normativa EECN, DB-HE 2019. Concretamente, el Laboratorio ha realizado una batería de 12 simulaciones anuales con objetivo de combatir el riesgo de sobrecalentamiento de las viviendas causado por el cambio climático y evitar de esta manera el uso excesivo de medidas activas (refrigeración y calefacción). El estudio hace hincapié en la importancia del comportamiento de los usuarios y muestra los resultados para distintos tipos de usuarios que pueden utilizar más o menos la refrigeración y la ventilación natural nocturna en ambios edificios.
“Se ha elegido Madrid por presentar un clima dual con alta demanda de frío y calor, y se han planteado dos edificios gemelos, el base y el mejorado: el de un edificio EECN con condiciones de diseño del recientemente actualizado Código Técnico de Edificación (CTE DB-HE 2019) y otro mejorado con medidas habituales en los edificios pasivos (mayor aislamiento en fachada, control solar dinámico y ventilación de alta eficiencia)”, explica Juan María Hidalgo, autor del estudio y experto del Área Térmica del Laboratorio de Control de Calidad en la Edificación del Gobierno Vasco.
La última actualización de este estudio se ha realizado en base a la modificación del Código Técnico de la Edificación que el Consejo de Ministros aprobó el pasado mes de diciembre. “El nuevo CTE, comparado con el borrador del 2018 con el que se hizo el estudio, ha sufrido pequeños cambios que no afectan a los resultados”, constatan desde el Laboratorio y añaden que la estanqueidad al aire ya la habían considerado desde el principio, por su importancia en edificios de alta eficiencia.
Combatir el riesgo de sobrecalentamiento de las viviendas causado por el cambio climático
Según este informe, la simulación realizada en este bloque de 32 viviendas refleja que un edificio mejorado con productos de protección solar, un sistema de ventilación de alta eficiencia y una fachada bien aislada permiten un ahorro en la factura eléctrica del 38% en calefacción y de un 50% en refrigeración para un usuario medio.
El comportamiento del edificio mejorado con la fachada ligera, certificada por el Instituto Passivhaus, es notablemente superior que el EECN en base al CTE a lo largo de todo el año. Con la conjunción de las placas de Knauf (Aquapanel), los aislamientos de Knauf Insulation (Ultracoustic Plus y Naturoll 032) y dos membranas, se solucionan dos de los cinco principios del Passivhaus: excelente aislamiento térmico y ausencia de puentes térmicos.
“También el estudio permite observar cómo la temperatura en el interior de las viviendas de un edificio EECN mejorado se mantiene más estable a lo largo del año y en los meses de verano apenas pasa de los 25oC de manera puntual. Mientras, en el edificio diseñado en base a las exigencias del nuevo CTE EECN, la temperatura fluctúa durante todo el año y puede superar los 35oC en verano antes de activar el aire acondicionado”, destaca Oscar del Rio, director general de Knauf Insulation Iberia. “Esto puede generar en el usuario una sensación de disconfort térmico y que haga uso de la refrigeración, con el consecuente aumento del consumo de energía”, añade.
Por otro lado, el control solar dinámico que aporta la marca Griesser y la ventilación de alta eficiencia de Zehnder aplicados a este edificio madrileño, mejoran el confort térmico tanto en primavera como en otoño. Destacar que evitan por completo la necesidad de aire acondicionado en periodos templados gracias al refrescamiento por by-pass de la ventilación y la protección solar automática.
Favorecer la integración de las persianas graduables Lamisol 70 de Griesser en los edificios EECN permitirá mejorar el rendimiento energético de la envolvente, favoreciendo así el paso de luz natural al interior de los edificios. En el estudio, esta protección solar evita el sobrecalentamiento consiguiendo una reducción media de ganancias solares del exterior de un 52% gracias a las ventanas. Se consigue una protección máxima del 96% en semanas cálidas.
Por otro lado, la ventilación también ha jugado un papel muy importante en las simulaciones. Se ha podido constatar cómo las unidades de ventilación ComfoAir 200, con recuperación de calor de alto rendimiento (hasta un 96%) y refrescamiento por by-pass desarrolladas por Zehnder, garantizan aire de calidad, sin polvo y una humedad adecuada en un edificio EECN frente a otro con base CTE.
“La protección solar automática en combinación con la ventilación con recuperación de calor y una envolvente opaca bien aislada reducen la necesidad de refrigeración hasta un 50% menos, comparado con una vivienda con persianas manuales convencionales, como las establecidas en base al CTE”, detalla este estudio.
El informe sugiere que las medidas con criterios Passivhaus (sistema de ventilación de alta eficiencia, aislamiento continuo en toda la envolvente y persianas graduables que evitan la incidencia directa de la radiación solar) hay que implementarlas conjuntamente, y en su fase de diseño, para combatir el cambio climático y reducir la demanda energética y que el consumo de energía sea prácticamente nulo.
